一、概述

由于中壓電網（3～66kV）的一些特殊性，該類產品采用四星型接法，設置公共中性點，不但可以大大降低相間過電壓，而且相對地保護水平也有的提高，起到了對真空開關操作過電壓的有效限制。本公司產品為復合絕緣式，結構小巧緊湊、整體全封閉成型；選用金屬氧化物閥片，安全方便；特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用，或直接安裝在小型箱式變電站內。

二、用途及執行標準

 本產品使用于交流中壓3～66kV電力系統，用于防止主要由真空開關產生的操作過電壓對電力設備的損害，同時兼有防雷功能。

三、選型

用戶可根據被保護電器設備的不同選用相應的過電壓保護器，電壓等級有：3.3kV、6kV、10kV、35kV等多種規格和用途的產品供用戶選擇。

四、結構特點和安裝尺寸

本產品結構采用四星形接法，過電壓保護器Ａ、Ｂ、Ｃ、Ｄ分別采高壓電纜引線，大大縮小了相間距離。由于采用對稱結構，其中任意三個可分別接Ａ、Ｂ、Ｃ三相，另一相接地。

五、接線方式：

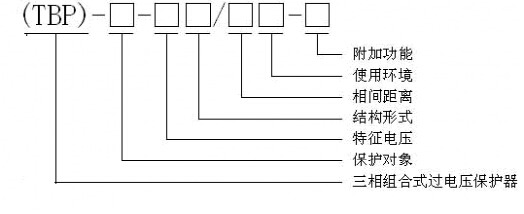

六、型號說明

保護對象：A—電機型   B－電站型（并通用于常規配電領域）   C—電容型

特征電壓：有間隙產品為額定電壓，包括3.8、7.6、12.7、42

       無間隙產品為系統電壓，包括3、 3.15*、6、6.3*、10、10.5*、35*（其中帶*的為電機型）

結構型式： F — 復合外套整體密封間隙，不標表示不帶間隙

Ⅰ— 正方型底座  Ⅱ — 長方型底座（或不特別標明）

 T — T型底座

相間距離：包括85、131、150、200、310、630等

使用地點：N — 僅用于柜內              IN — 戶內使用

          W1— 戶內用，帶電纜     W2 — 戶外用，不帶電纜

          GY— 僅用于高海拔地區

附加功能：J — 帶計數器             IM — 帶智能監測儀

七、用途：

 主要用于電廠和工廠用電系統，保護變壓器開關、母線、電動機、發電機、線路、電容器組等電器設備，限制leidian過電壓和操作過電壓，對電器設備起到可靠的保護作用。

八、使用條件：

常規產品正常使用條件如下

1、環境溫度：-40℃～±50℃；

2、海拔高度：不超過3000m； 風速35m/s；

3、電源頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）；安裝場所的空氣中不應含化學腐蝕氣體、蒸氣；

4、長期施加的工頻電壓不得超過保護器持續運行電壓；對有間隙產品，安裝點短時工頻電壓升高不得超過保護器額定電壓；

5、長期使用于異常條件，保護器需特別制作，定貨時應說明；
本產品可增設自動控制設備，如放電計數器，清晰掌控工作動作狀況?？梢耘渲米詣?dòng)脫離裝置，當設備過壓或處于故障時，脫離開電網，確保正常運行。

九、訂貨須知：

訂貨時請按標準寫清型號，如有特殊要求，請?jiān)谟嗀浐贤性敿?xì)提出。
